Стропильная система. Монтаж стропильной системы в к.п. "Миллениум Парк"

Стропильная система и монтаж стропильной системы в к.п. "Миллениум Парк". Начало основных кровельных работ на объекте. Строительство так называемого каркаса кровельной системы. В предыдущем посте я писал, что нами начато устройство фальцевой кровли и на объект заехала бригада плотников, для изготовления стропильного каркаса кровли. Бригада уже давно работает с нашей организацией и является в принципе одной из лучших. Бригадир Давлетшин Федор. Федор специализируется у нас на всех скатных кровлях, за исключением фальцевой. Поэтому, на этом объекте его задачей является выполнение коплекса работ по возведению стропильной системы, с утеплением и основанием под фальцевую кровлю Потом на фалец заедет другая бригада - бригада жетсянщиков. Ну, с бригадой познакомились, теперь познакомимся с кровлей которую нам предстоит построить и с некоторыми видами скатных кровель которые бывают в принципе.

на фото: плотник кровельщик Фёдор

Какая кровля будет

Кровля на доме планируется вальмовая и разноуровневая. Всего будет 4 уровня кровли: над основным домом, над гостинной, над гаржом и над террасой. Причем, везде, по составу пирога, кровли планируются разные: на основном доме планируется утепление по бетонному перекрытию, т.е. будет простая чердачная кровля с выходом для обслуживания; над гостинной и над гаражом будет выполнениа кровля мансардная или как ее еще называют совмещенная, т.е. с утеплением в пироге кровли; а вот над террасой планируется обыкновенная неутепленная холодная кровля, т.к. там не будет теплого помещения.

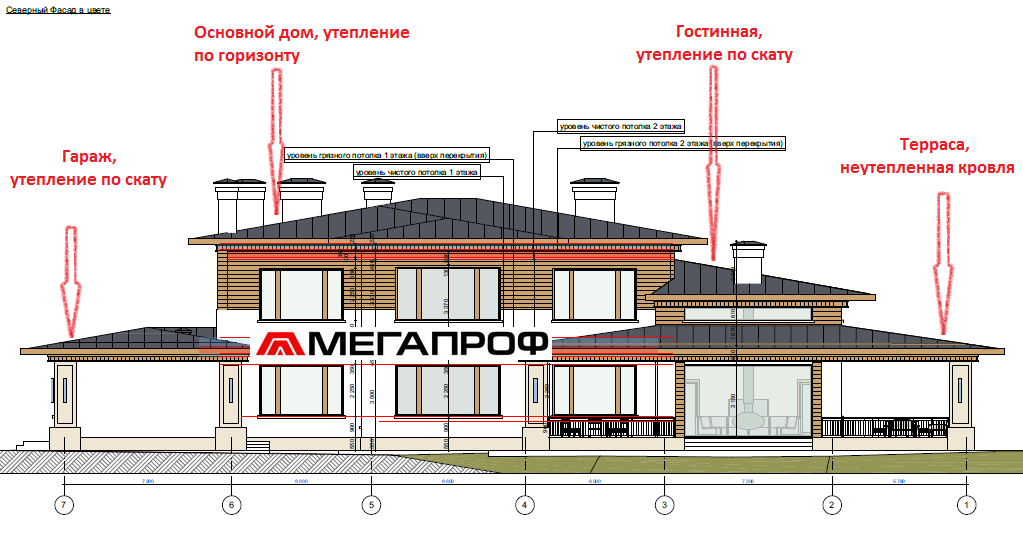

на рис: 4 уровня кровель на доме.

Как я ранее говорил кровля планируется вальмовая, т.е. образована наклонными скатами приходящими навстречу друг к другу и соединенные хребтами - вальмами. Отсюда и название. Вариантов кровли и их комбинаци на строениях бывет много, но здесь выбран такой "классический" вариант. В основном, имено в таком стиле делались кровли на старинных русских усадьбах. Кстати, на одной из исторических усадеб в Тверской областинами, ранее нами проводилась полная реконструкция кровли. Можете оснакомиться с выполненными работами в галерее, и наверно я напишу скоро об этом отдельный пост. А сейчас ознакомимся с видами скатных кровель на следующей схеме.

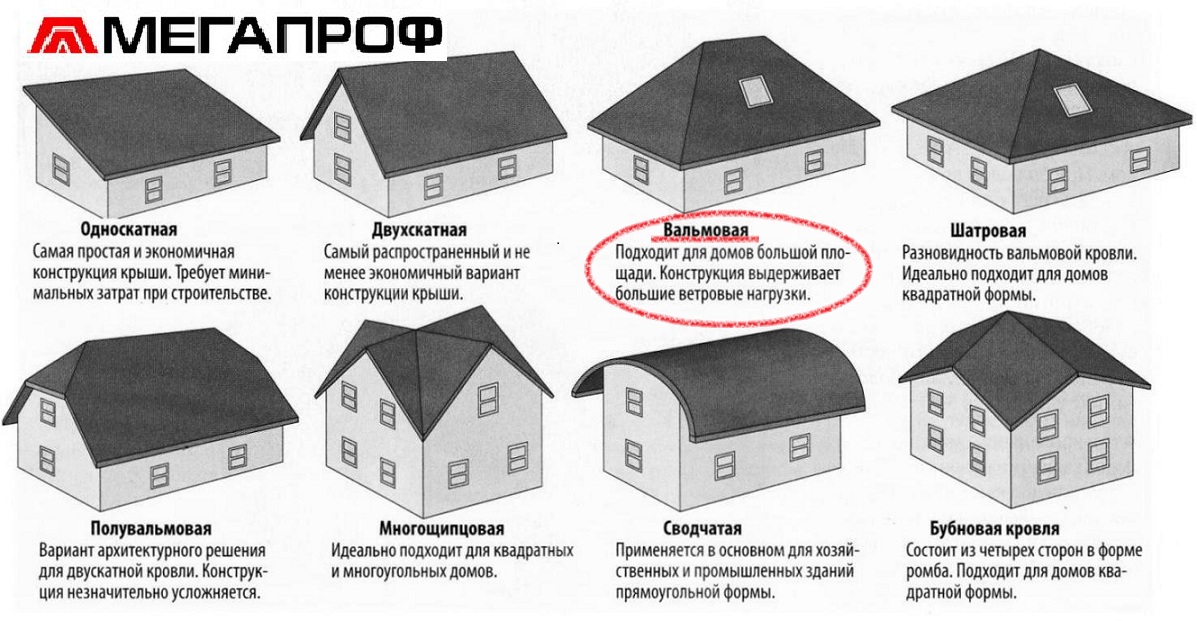

Как написано на схеме, вальмовая кровля подходит для домов с большой площадью. В данный момент у нас как раз такой дом, поэтому неудивительно, что именно вальмовая кровля применена в нашем проекте. Ну, с конфигурацией и типами кровель вкратце разобрались, поехали дальше, возвращаемся на строительную площадку.

Ниже заранее опишем основные этапы которые будут выполняться на строительной площадке в рамках возведения стропильной системы кровли:

• антисептирование - обработка пиломатериалов для стропильной системы

• монтаж мауэрлата стропильной системы

• монтаж стоек, лежней, опорного бруса и укосин стропильной системы

  • изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм

• заготовка, монтаж и укрепление стропильных ног уголками, пластинами и шпильками

• изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм

Антисептирование - обработка пиломатериалов для стропильной системы

  На объекте уже проведена обработка пиломатериала для стропиловки антисептиками и антипиренами. На этом проекте применяем антисептик марки ОГНЕБИОПРОФ производитель Сенеж. Ниже характеристики с сайта производителя:

• I (высшая) группа огнезащитной эффективности по 123-ФЗ, НПБ 251, ГОСТ Р 53292, ГОСТ 16363
• II (типовая) группа огнезащиты при вдвое меньшем расходе
• Средний срок биозащиты – 20 лет (под кровлей)
• Универсален, обеспечивает две группы огнезащиты одним материалом
• Переводит древесину в трудногорючий, трудновоспламеняемый материал
• Немного окрашивает древесину для ускорения контроля качества работ
• Сохраняет текстуру, не препятствует дыханию древесины
• Не ухудшает прочностные характеристики обработанной древесины
• Останавливает уже начавшееся биопоражение
• Пожаро-, взрыво- безопасный материал, не имеет запаха

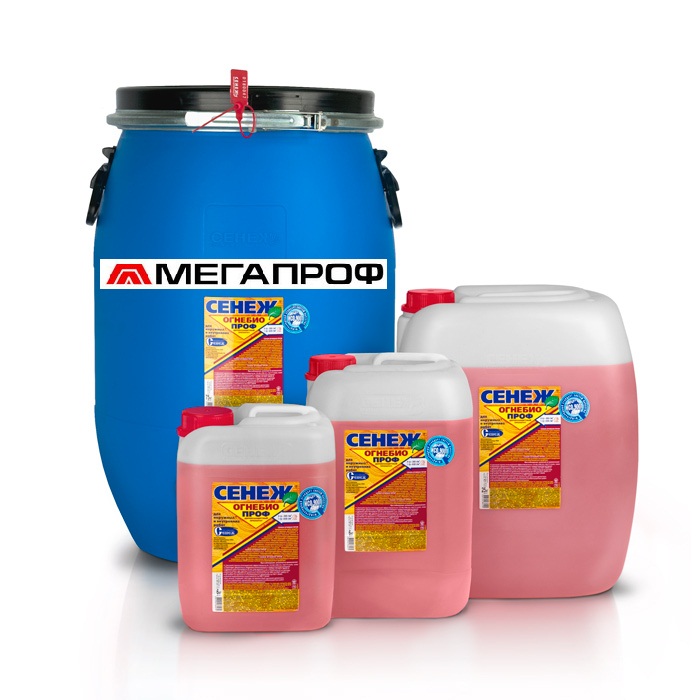

А вот и он на рисунке.

Обработку проводили методом окунания в ванные заранее собранные из пиломатериала и проложенные армированной пленкой от протечек. В такую ванну из бочки наливается антипирен и одну за одной каждую доску окунаем в раствор. После этого доска сортируется и штабелируется в пачках и распределяется на площадке для подачи ее на кровлю по мере потребности. Пиломатериала много, на данный дом ориентировочно около 100 метров кубических тёса. Весь этот лес нужно хорошо обработать антисептиками, для того, чтобы стропильная система кровли этого дома стояла долго и служила своему хозяину много лет. Поэтому не стоить пренебрегать этой процедурой.

Монтаж мауэрлата стропильной системы

Раз у нас вся древесина обработана - начнем строительство кровли с монтажа мауэрлата. Мауэрлат, это то с чего почти всегдна начинается монтаж конструктива кровли. При помощи него стропильная система крепится к стенам здания и он же сам крепится к дому посредством анкеров к дому. Обычно мауэрлат выполняется из бруса разного сечения способного нести нагрузку кровли и анкерный крепеж крепеж. Посмотрим как мауэрлат отображен у нас в чертежак кровли в разделе КД.

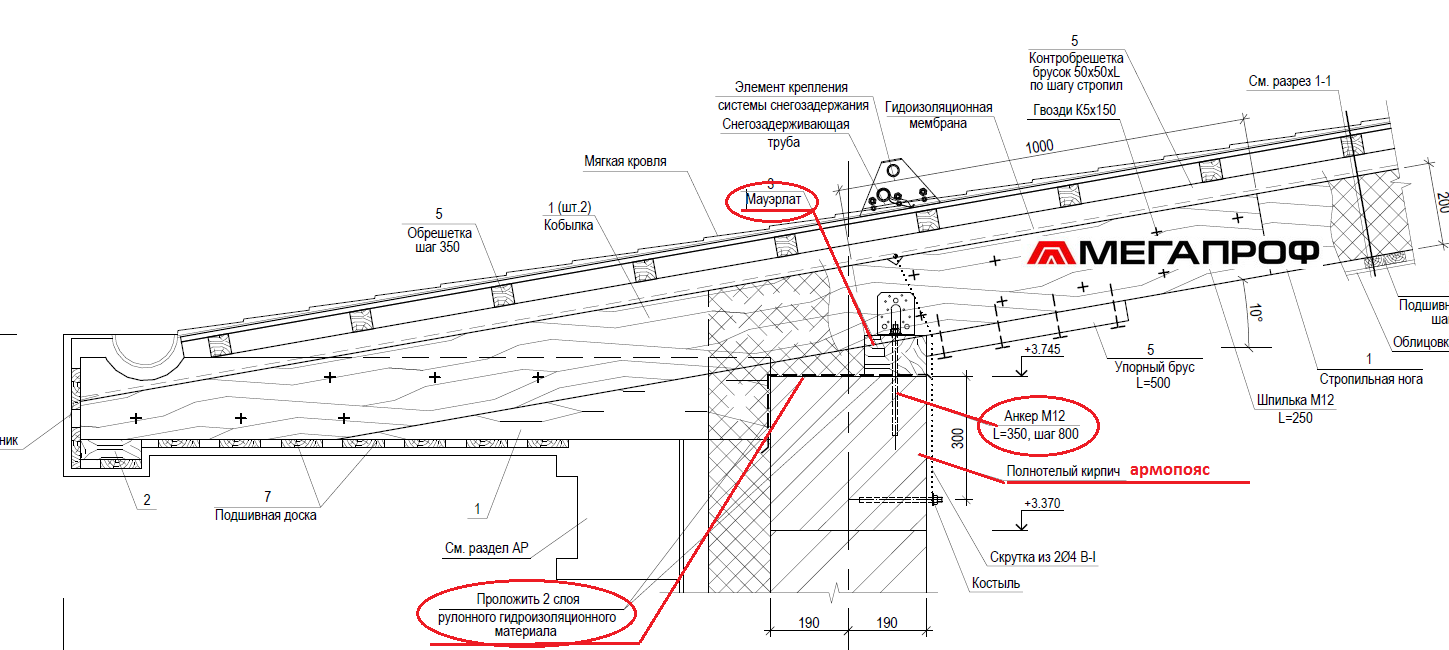

на рис. крепление мауэрлата в армопояс

На схеме я пометил ключевые моменты касающиеся монтажа мауэрлата. На чертеже есть еще много полезных данных но нас в данный момент интересует именно отмеченные участки. Итак, на схеме видн что мауэрлат кладется на пояс из полнотелого кирпича. Для чего это нужно? Крепление мауэрлата обычно производится анкерами, и если дом строится из пеноблоков или допустим из керамического пустотелого кирпича, то скорее всего в такой хрупкий материал анкер хорошо укрепить будет сложно. А если последние ряды стены выполнить из полнотелого кирпича или отлить бетонный монолитный пояс, то в него уже можно будет легко укрепить анкер и соответственно наш каркас кровли будет надежно зафиксирован и прикреплен через мауэрлат к дому. На нашем доме выполнен пояс из полнотелого кирпича, потом проложена гидроизоляция из двух слоем битумного рулонного материала, а затем на анкера смонтированы по контуру мауэрлаты. Смотрим.

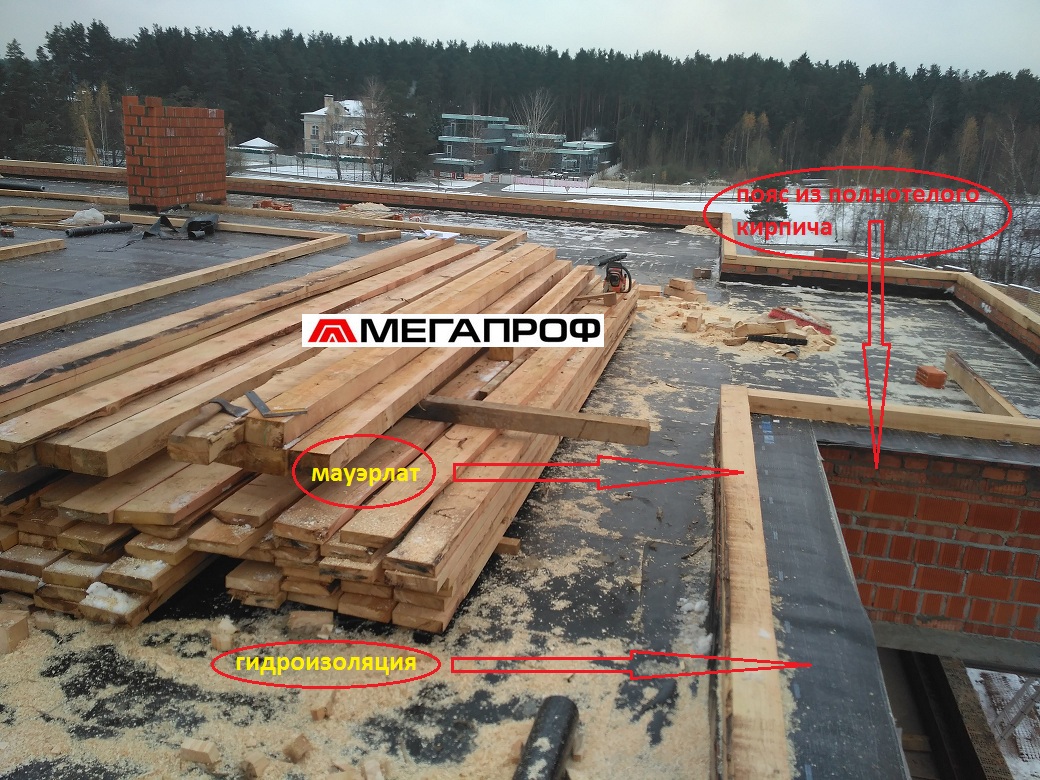

на фото: Монтаж мауэрлата стропильной системы

Перед началом монтажа стропильной системы обязательно необходимо проверить все высоты на соответствие их проектным данным

Монтаж стоек, лежней, опорного бруса и укосин стропильной системы

Мауэрлат готов, приступаем к монтажу опорных элементов стропильной системы. Для начала нужно выставить лежни на которые будут опираться стойки поддреживающие стропильные ноги. Так как длинна ската большая, стропильная нога бестами будет до 11 метров. Естественно, что на таком рассчтоянии проектировщик заложил два пояса из стоек поддерживающие стропильные ноги и распределающие нагрузку. Кстати, у проектировщика опоры под стойки были длинной 600 мм, я же принял решение сделать цельные лежни по периметру для распределения нагрузки на перекрытия. Посмотрим как это выглядит на проекте в разделе КД.

Проект стропильной системы: лежни, стойки и опоры.

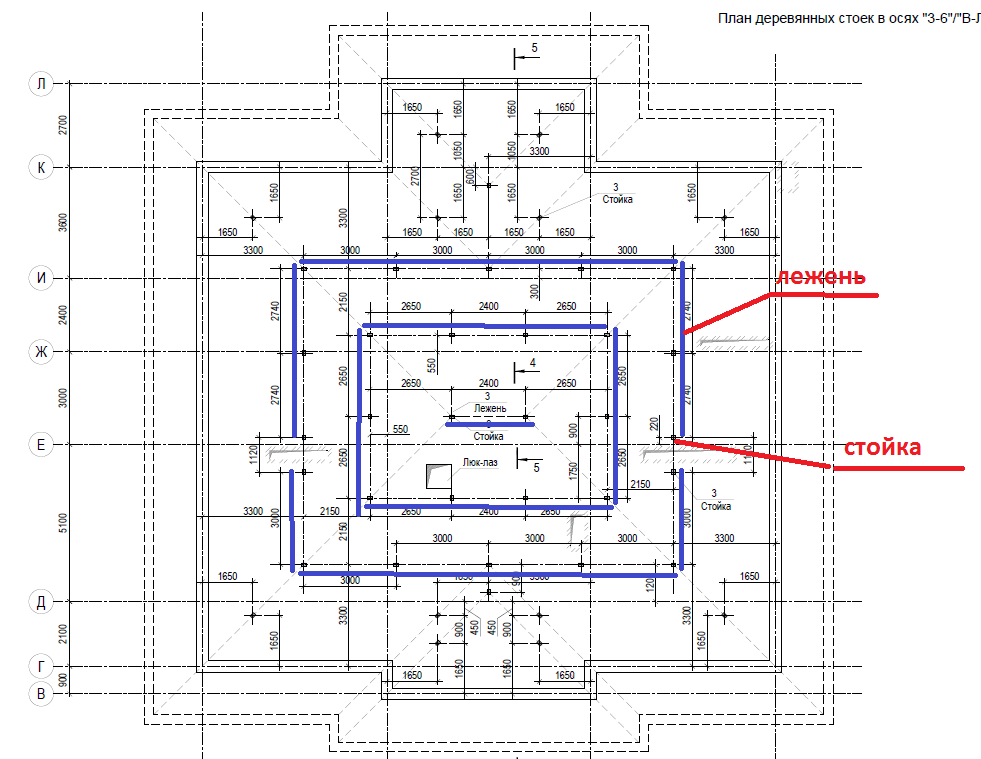

Синим цветом обозначены лежни которые разложены по периметру, повторяя контур мауэрлата. Посмотрим как это выглядит на фото.

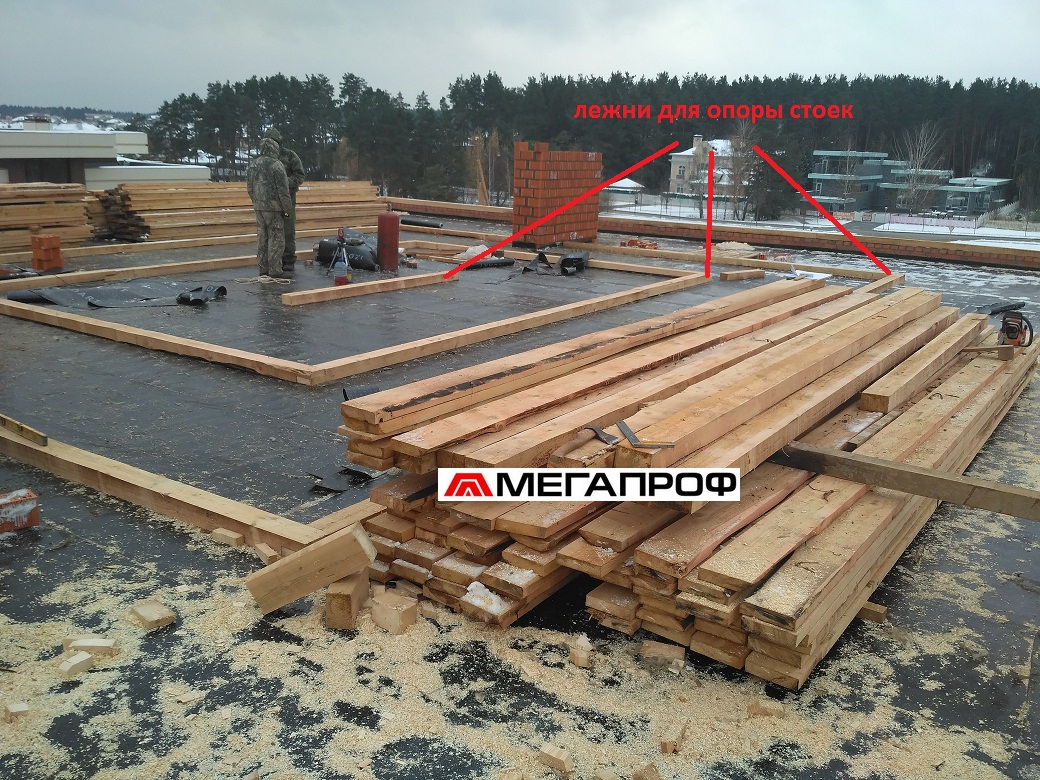

фото: Лежни стропильной системы

Обратите внимание, лежни лежат не на голом бетоне, а на гидроизоляции. По пректу утеление кровли идет по горизонту. Поэтому, дабы не прокладывать потом под утеплитель пароизоляционную пленку решили заплавить бетонное перекрытие одним слоем гидроизоляционного СБС модифицированного материала. Этим решением я "убил двух зайцев" обеспечив пароизоляцию и покладку под лежни для защиты древесины от бетона. Ведь всем известно что по СНиПу при изготовлении деревянных конструкций, их нужно изолировать от бетона, металла и кирпича прокладками из гидроизола.

Идем дальше. Лежни укрепляем анкерами в бетон и начинаем расстановку стоек согласно точкам обозначеным на плане. Стойки предварительно заготавливаются и нарезаются определенной, у каждой стойки с разным размером свое место где она будет стоять поддерживая стропильные ноги. Назначение стоек простое - они поддеоживают стропильные ноги от прогиба по длинне ската при снеговых и других нагрузках. У нас же длинна ската доходит местами от карниза до конька до 11 метров, естественно что нужно переопирание в виде стоек. Посмотрим как это выглядит на проекте.

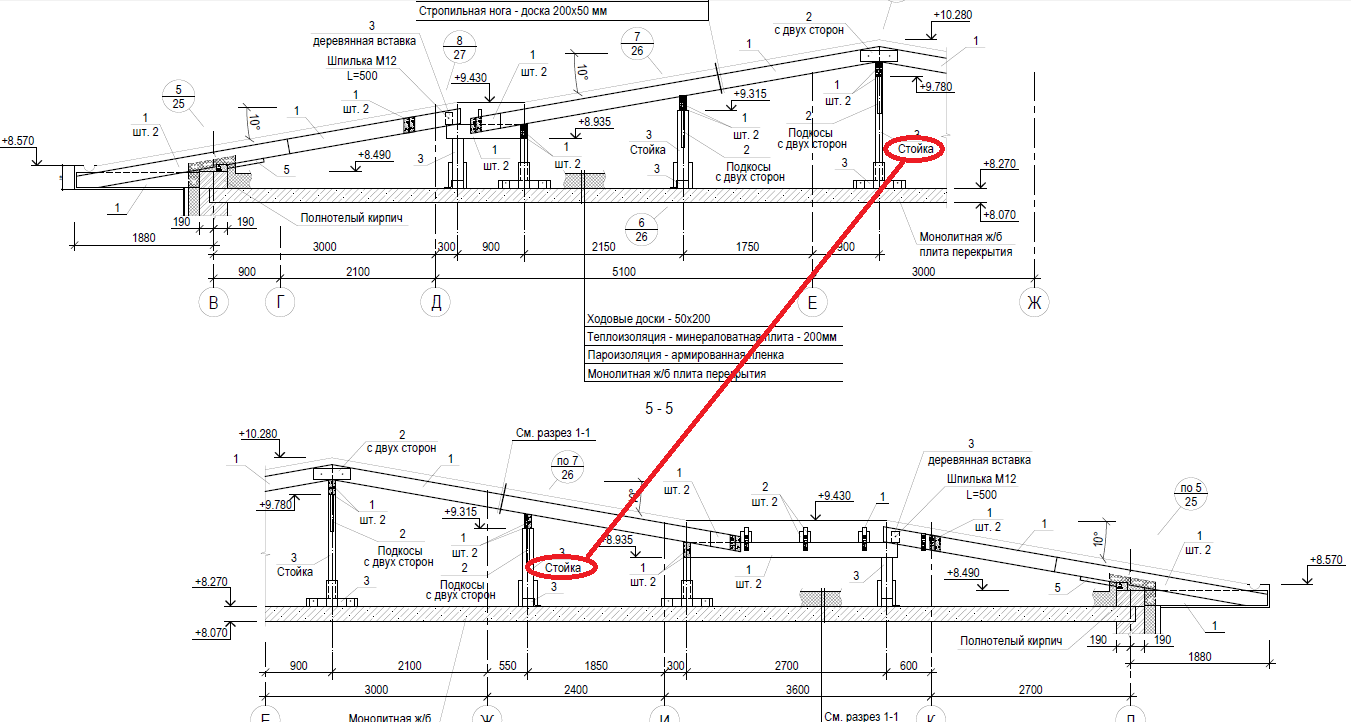

Схема: Стойки стропильной системы

Теперь ниже фото как это воплощено на строящемся доме. Там же виидно как уже на стойки установлен опорный брус, на который собственно и будут опираться уклонные стропильные ноги. Стойки укреплены в местах опирания на лежни, с двух сторон накладками из доски, на гвозди длинной 120 мм и в дальнейшем будут укреплены усиленными металлическими уголками.

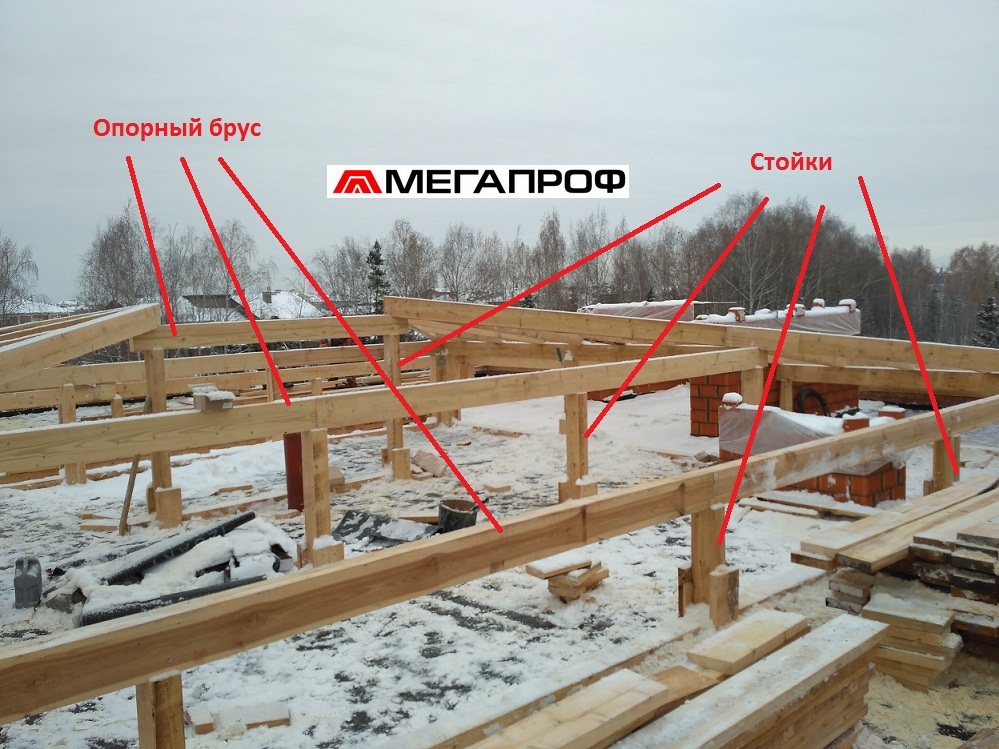

фото: Стойки каркаса стопильного

Сейчас еще посмотрим как узел укрепления стойки, несущего бруса и стропильной ноги отображен детально в проекте.

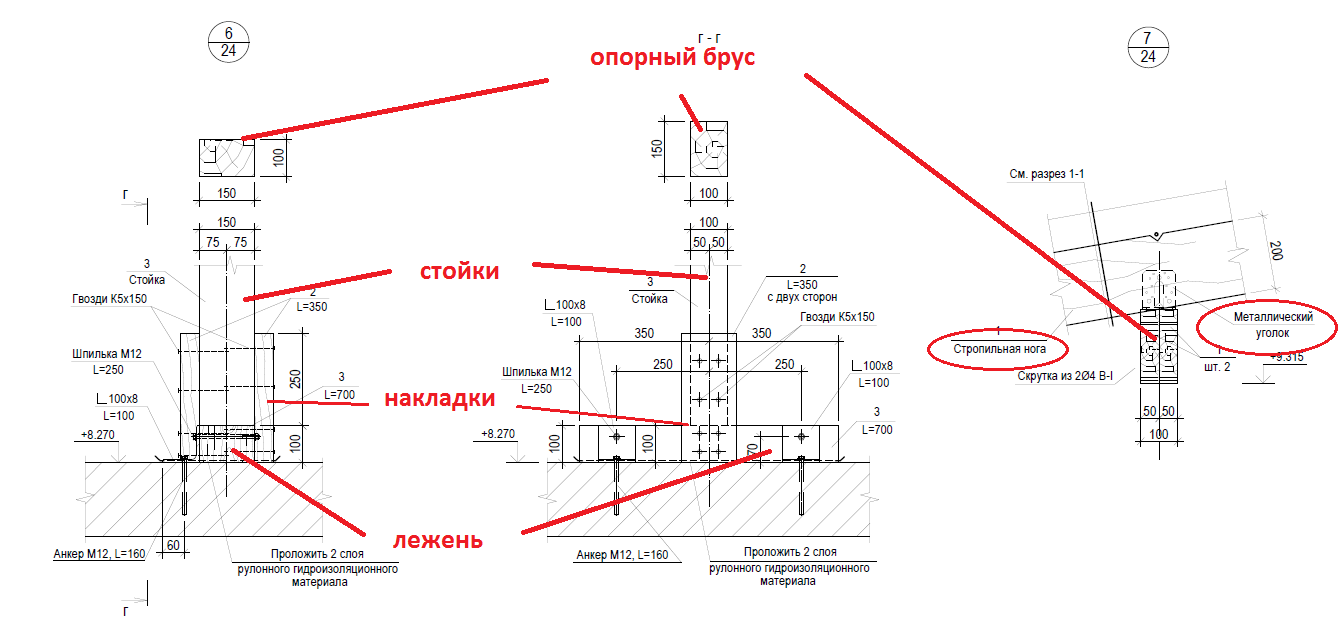

схема: узел стойки стропильного каркаса

Стойки установлены, теперь монтируем опорный брус, его тоже видно на схеме и фото опубликованых выше. Далее начинаем монтаж стропильных ног.

Заготовка, монтаж и укрепление стропильных ног уголками, пластинами и шпильками

Стропильные ноги - они то собственно и являются основным каркасом кровли, который отвечает за конфигурацию кровли. В теле стропильных ног обычно происходит утепление кровли, если это мансардная кровля или же они остаются открытыми, если как у нас, кровля чердачная, с утеплением по перекрытию. Стропильные ноги у нас по проекту длинные, поэтому их мы сращиваем. Сращиваем в месте опирания стропильной ноги на опорный брус.

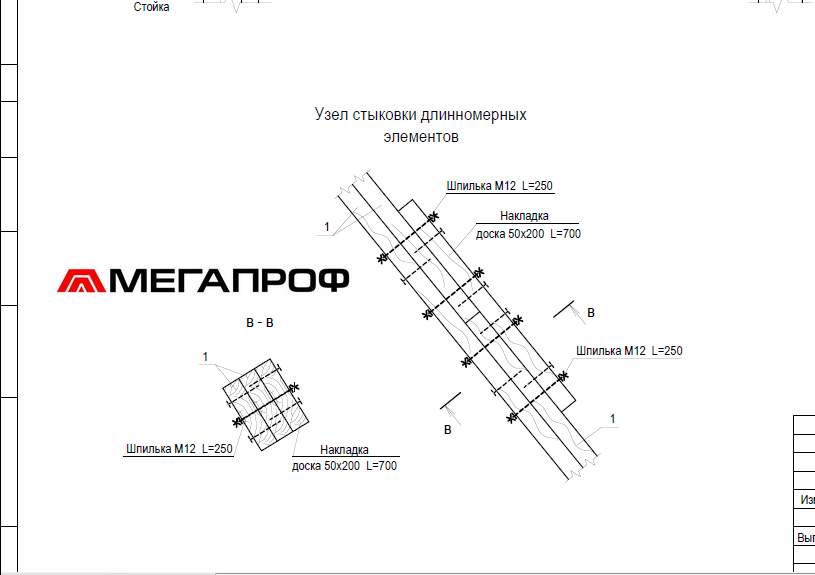

схема: узел сращивания стропильной ноги.

  Монтаж стропильных ног обычно начинается с монтажа хребтовых и ендовых балок. У нас эта балка выполнена, согласно проекта из досок 200 на 50 сращенных между собой на гвоздях и шпильках м12. В итоге, после сращивания балка получается 200 на 100, это конструктивно оправдано, т.к. именно хребты и ендовы принимают на себя основную нагрузку при эксплуатации кровли. Устанавливаем хребтовые балки и от них начинаем собирать собственно каркас из стропильных ног. В местах опирания стропильных ног на опорный брус я рекомендую производить запилы предотвращающие скольжение стропил по брусу под собственным весом.

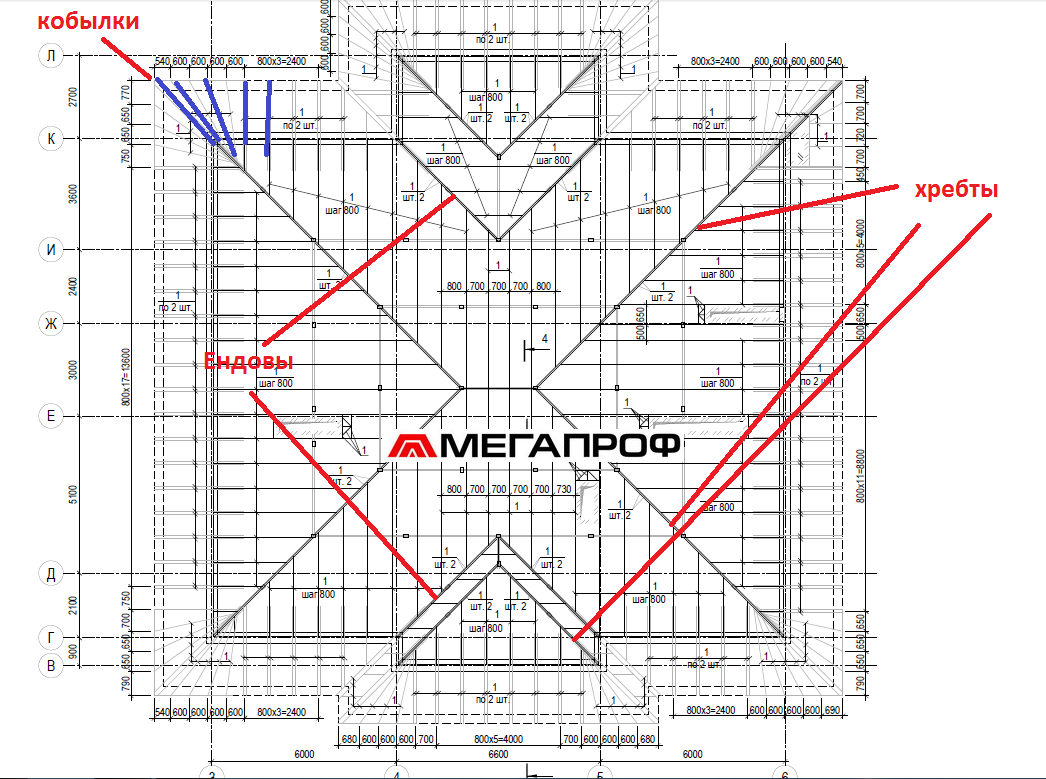

схема: расположение стропильных ног и кобылок с привязками по осям

 В процессе строительства стропильной системы, очень важно производить регулярный контроль качества и правильность геометрии возводимых скатов кровли. От того, как будет сделан каркас кровли, какова геометрия кровли, будет зависеть в дальнейшем ровность ската подготовленного под монтаж кровельного финишного материала и кровли в целом. Напоминаю, у нас финишное покрытие - фальцевая кровля, а она очень требовательна к ровному основанию кровли.

Изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм

На схеме расположения стропил, синим цветом я отметил кобылки. Кобылки продолжают стропильную ногу за периметром дома. После монтажа стропил начинаем заготавливать и устанавливать сами кобылки. В нашем случе кобылка еще будет являться несущим элементом под встроеный водосток. С учётом того, что планируемая ширина карнизного свеса будет 1500 мм, сама кобылка будет не менее 3000 мм - надо же чем то удерживать такой длинный свес...

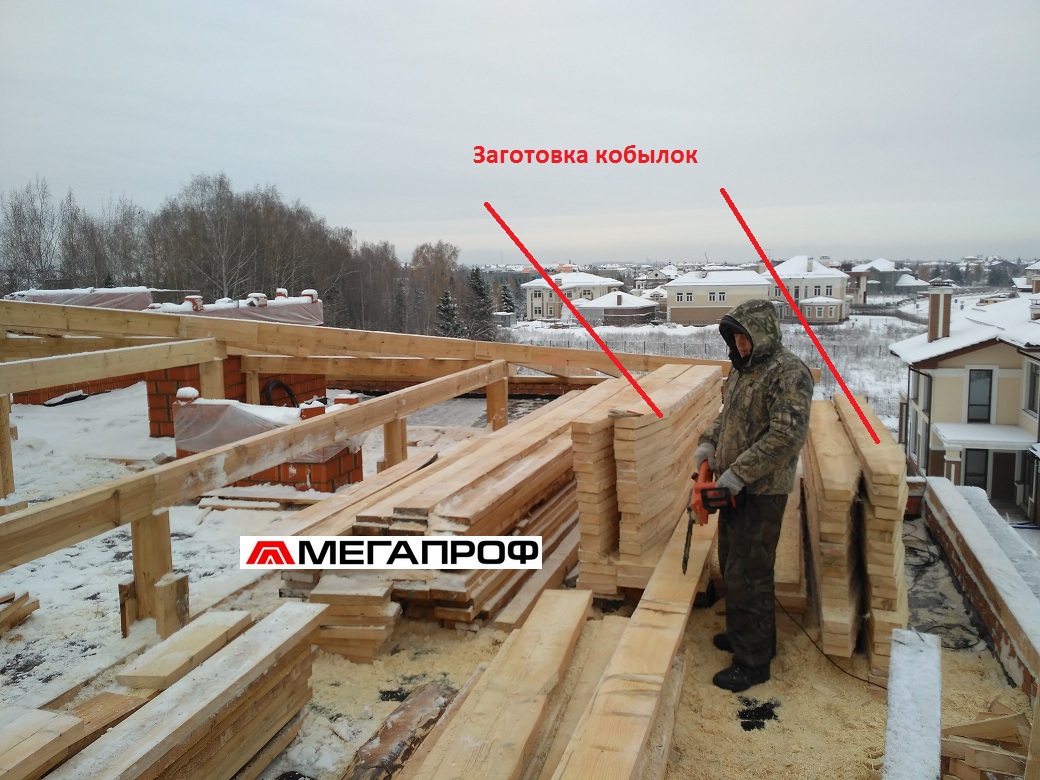

на фото: заготовленные для монтажа кобылки

Кобылки заготавливаются в требуемый размер. На них сразу же производят запилы для упоров. Монтируются они сначала на гвозди 100 мм, а потом их затагивают гайками на шпильках в нескольких местах

на фото: смонтированные кобылки

После монтажа кобылок считаем, что стропильная система почти готова. Для того чтобы перейти к следующему этапу работ, необходимо, теперь усилить каркас стропильной системы - стянув его в нужных местах шпильками, укрепив металлическими усиленными уколками и пластинами места стыков. Что и было нами выполнено.

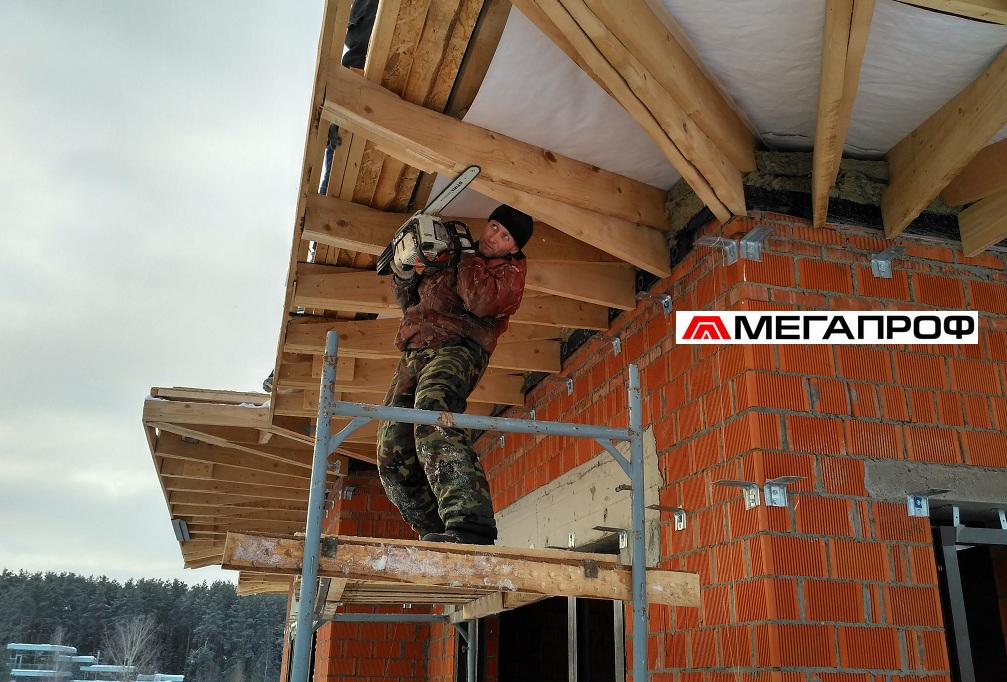

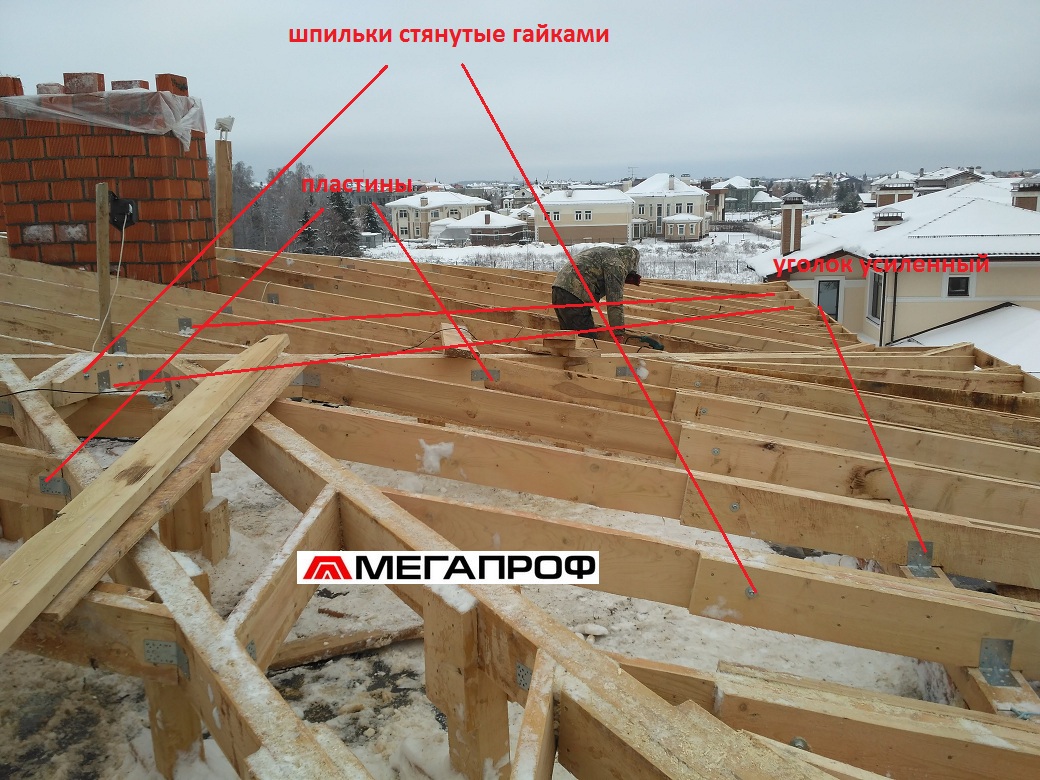

на фото: укрепление стропильной системы

Протянув все узлы и укрепив стропильные ноги шпильками считаем, что стропильная система готова. Теперь, можно начинать следующие работы, такие как утепление обрешетки и монтаж основания на котором будет смонтирована фальцевая кровля.

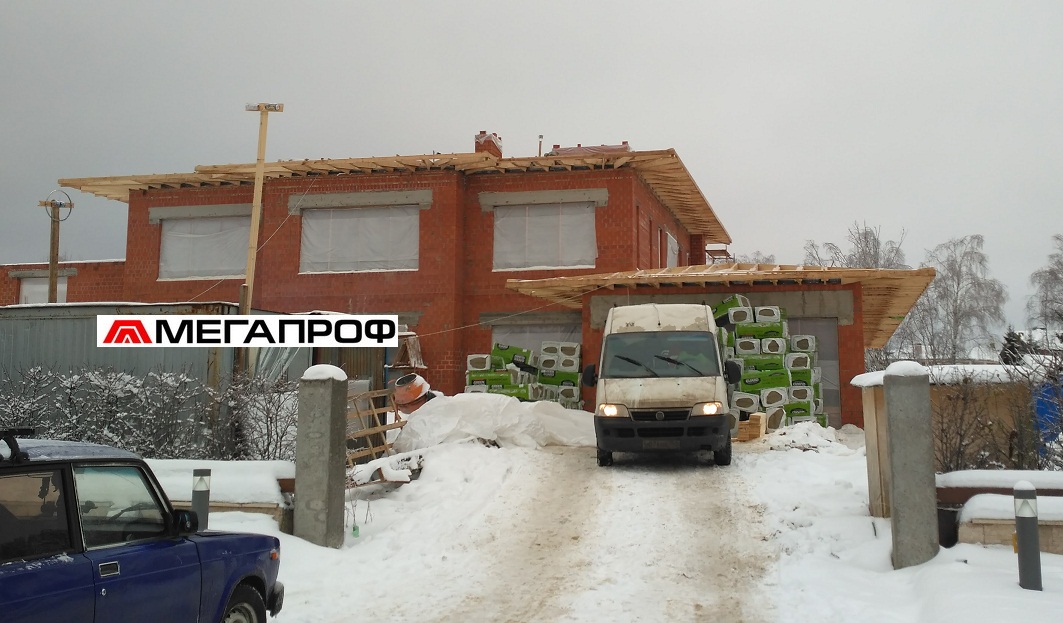

на фото: стропильная система с выносами кобылок с низу.

Для чего, я так подробно, описываю как строится стропильная система? Для того, чтобы вы поняли, что изготовить стропильную систему, в принципе, не составляет очень большой сложности, если вы умеете: читать чертеж, разбираетесь в качественном пиломатериале, умеете его обрабатывать, у вас есть специализированные инструменты и вы можете работать на улице. У нас, допустим, в процессе работ температура опускалась до - 25 градусов. Так что если у вас все это присутствует, то вы сможете произвести монтаж стропилной системы своими руками.

Если после прочтения этого поста у вас появилось желание нанять профессиональную бригаду плотников- кровельщиков, мой телефон есть в контактах. Буду рад помочь.

На этом свой пост про стропильную систему я заканчиваю, т.к. писал его 4 дня. В следующем посте продолжу расссказывать про строительство фальцевой кровли на этом объекте. Ждите следующенго поста в котором я расскажу - как, на этом же объекте, мы делаем утепление кровли и основание под фальцевую кровлю.
