Обследование фальцевой радиусной кровли в г. Волгоград
И так продолжаем повествование.
Предыдущий пост смотрим здесь.
Приехав с аэропорта на такси по указанному адресу, мы сразу не смогли найти бассейн. Хотя нам его показывали на проекте АР. Назначенный нам проводник, который должен был нас встречать на объекте, перепутал даты нашего приезда и сообщил что приедет чуть попозже и нам надо начинать без него, и охрану он предупредил. Никто из проходивших мимо не знал где находится бассейн, по всей видимости он уже давно не функционировал. Спас ситуацию охранник, который вышел из своей охранной будки для того, чтобы поинтересоваться кто мы и что мы тут делаем.

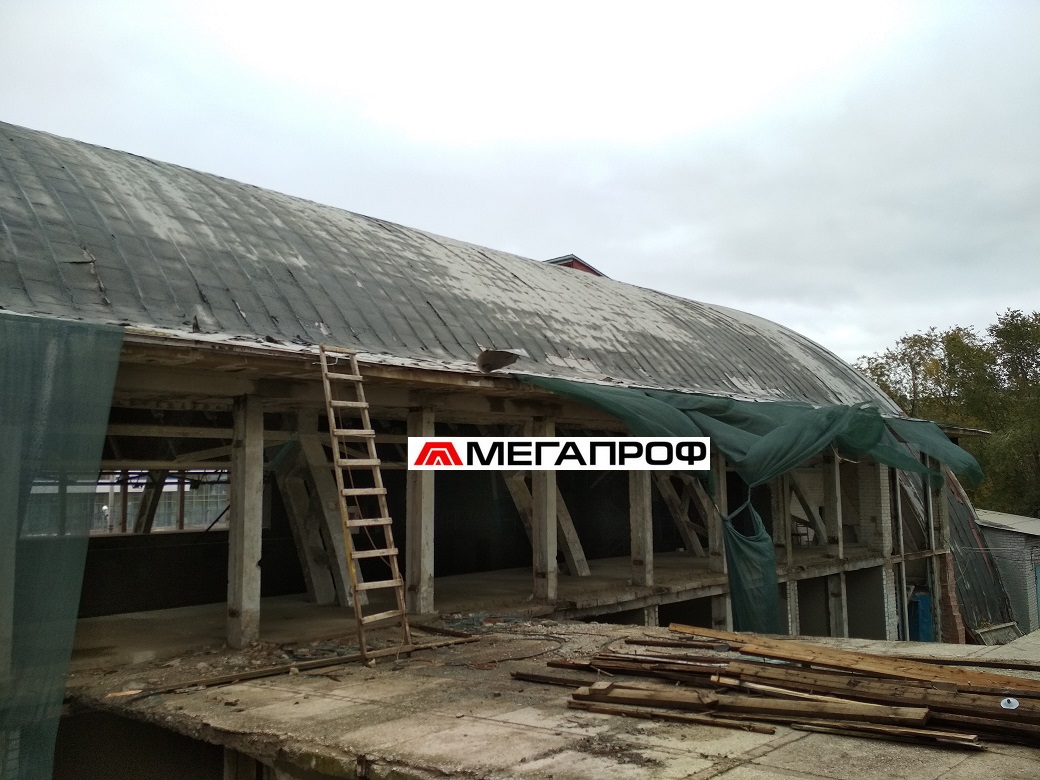

Оказалось, что мы стояли прямо у ворот – входа в бассейн. Бассейн имел такой неприглядный вид, что мы просто не могли его идентифицировать с тем, что видели на проекте, да и плюс к тому же он был в стадии разборки облицовки фасада и него сняли остекление.
Ну вот нашли объект, нас идентифицировали и запустили на объект, приступаем к обследованию. Сразу скажу, то, что мы увидели, в каком запущении был бассейн, нас тоже повергло в шок настолько он бы потрёпаный… Тем более раньше видимо производили частичный ремонт кровли с обмазыванием её резинобитумными смесями. Соответственно это покрытие выгорело на солнце и выглядело очень безобразно отслаиваясь лохмотьями, и придавая еще более устрашающий общий вид. Н у да ладно, строителя голыми руками не возьмешь. ) Мы начали обследование.

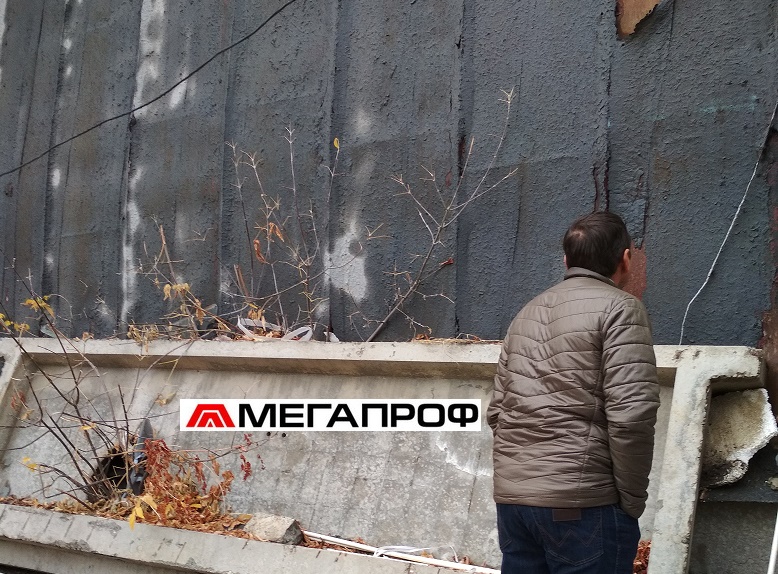

на фото: Производим визуальный осмотр фальцевого покрытия арочной кровли бассейна
Визуальный осмотр показал, кровля выполнена по системе двойной стоячий вертикальный фалец и двойной лежачий горизонтальный фалец, в общем фальцевая кровля, как раз наша специализация. Металл из которого была изготовлена кровля имеет толщину 0,8 мм. Походив вокруг здания, поднявшись на кровлю и не найдя возможности увидеть конструктив кровли, было принято решение вскрывать участок.

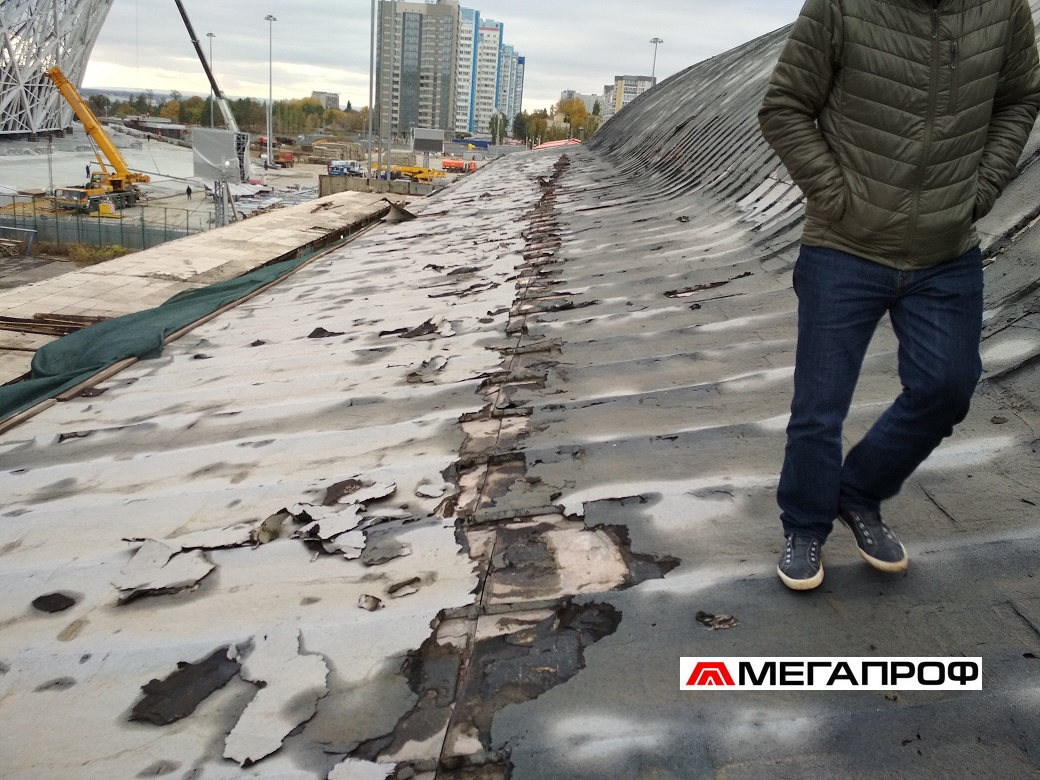

на фото: обследование на скате кровли
Как раз подъехал человек, который нас должен был встречать. Его зовут Апти, оказалось, что это начальник участка на этом объекте. Он и помог нам произвести вскрытие кровли предоставив нам необходимый инструмент. Вскрывать начали с демонтажа участка фальцевой кровли. Стальные листы кровли были хорошего качества, и несмотря на то, что местами визуально имели коррозию, по факту они бы простояли еще лет 20. Сняли металл.

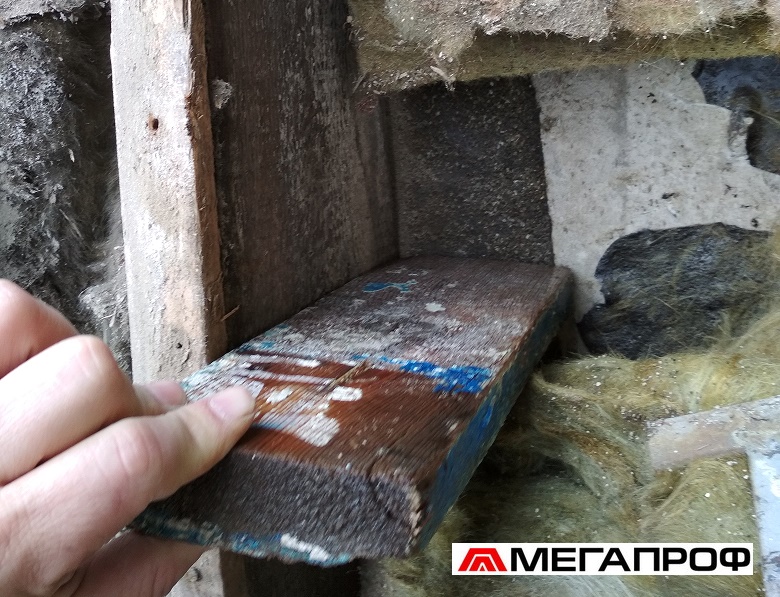

Дальше увидели сплошное основание из необрезной доски 30 мм. Доска была черного цвета и по составу больше напоминала труху. Легко сняли эти доски. Тут мы увидели основную проблему этой кровли, сразу стало ясно почему она текла. У этой кровли абсолютно отсутствовала подкровельная вентиляция. После доски мы увидели утеплитель из стекловаты, который находился в толще стропильных ног размером 150 на 40 мм. Стропильные ноги были закреплены через металлический уголок бетонному арочному основанию бассейна.
На верху бассейна ничего похожего на конек не было. Сразу стала ясна причина такого сильного разрушения несущих деревянных конструкций – полное отсутствие подкровельной вентиляции!!…Это довольно распространненная ошибка и если бы ее не допустили во время монтажа кровли, возможно кровля бассейна до сих пор была бы в нормальном состоянии.

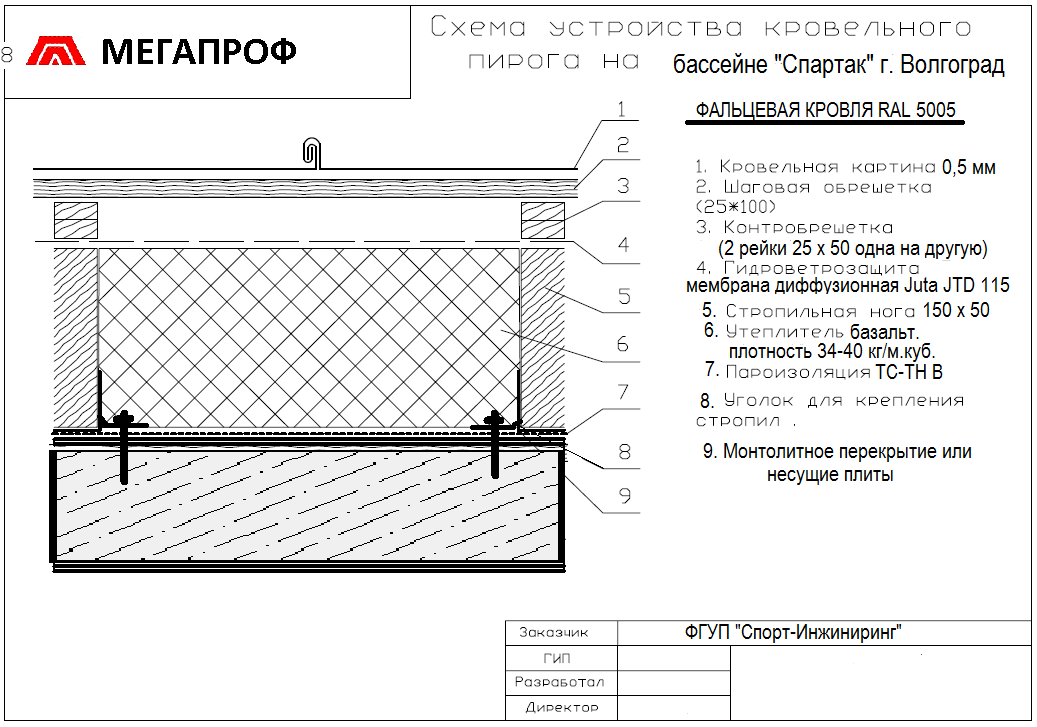

на схеме: разработанный нами пирог кровли для бассейна
Ну что ж фотоматериалы мы добыли, из чего состоит кровля поняли, ошибки выявили. Больше нам тут делать нечего, пора приобщиться к культурной программе и успеть посмотреть до вылета главные достопримечательности города. Основная достопримечательность Волгограда это конечно же Мамаев Курган и главный монумент, символ города "Родина - мать зовёт!".
на фото: Вот я и на Кургане. Мечтал с детства тут побывать.
Туда и мы и направились после обследования. Тем более что всё это находится в 5 минутах ходьбы от нашего спортивного комлекса, буквально через дорогу. В следующих обзорах приложу фотографии с крыши бассейна, оттуда открывается прекрасный вид на Мамаев Курган, реку Волгу и стадион Волгоград Арена.

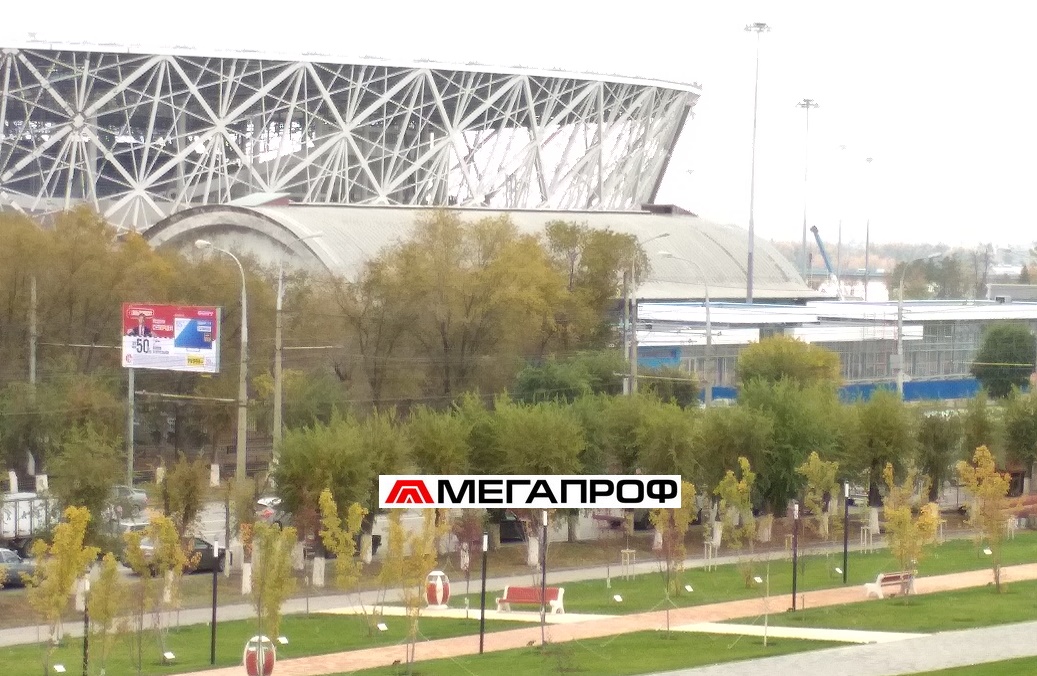

на фото: С Мамаева Кургана виден наш бассейн а за ним Волгоград - Арена.
Обзоная экскурсия закончена, сувениры закуплены, пора отправляться в аэропорт Гумрак, скоро наш рейс. Летим домой.
Продолжение в следующем посте.
