Медная кровля
Медная кровельная лента
Медная кровля одна из разновидностей фальцевой металлической кровли. Отличие от обычной фальцевой кровли в том, что в качестве кровельного материала используется медный кровельный лист. Именно благодаря использованию в качестве кровельного материала медного листа, достигается максимально возможный срок службы кровли. А в сочетании медь и фалец, такая кровля становится практически вечной. Для производста медной кровли, как правило используется медная кровельная лента толщиной 0,6 мм.

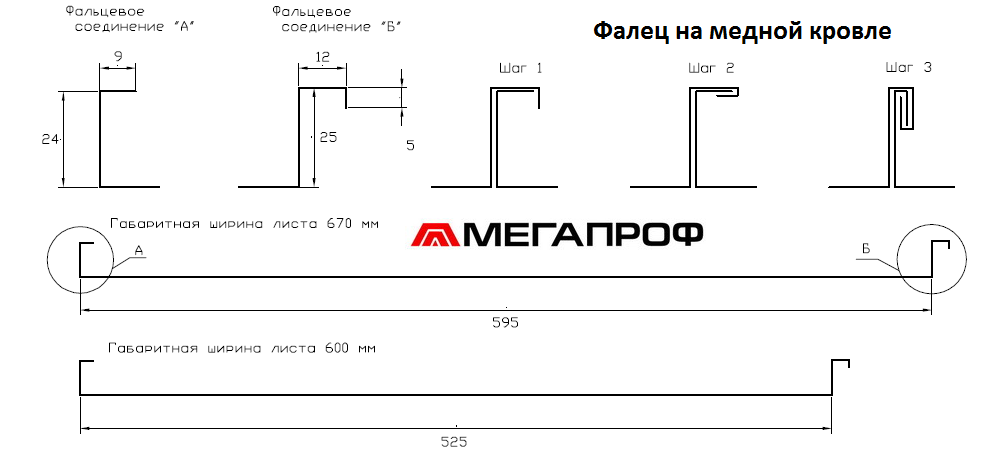

на схеме: показана кровельная панель - картина для медной фальцевой кровли
Медная лента отпускается заводами в бухтах от 1 тонны. Для кровли использую обычно медь марок М1р, М1ф, М2р, М3р, М2, М3. Сплав марки М1р на 99,9% состоит из чистой меди, и лишь 0.1% составляют примеси таких элементов как висмут, сурьма, мышьяк, железо, никель, свинец, олово, сера, цинк. Содержание фосфора может колебаться от 0,002% до 0,012%. Допускается присутствие кислорода в количестве 0,01%. Квадратный метр меди при толщине 0,6 мм квадратный метр весит 5,34 кг (в одной тонне 187,26 кв.м)

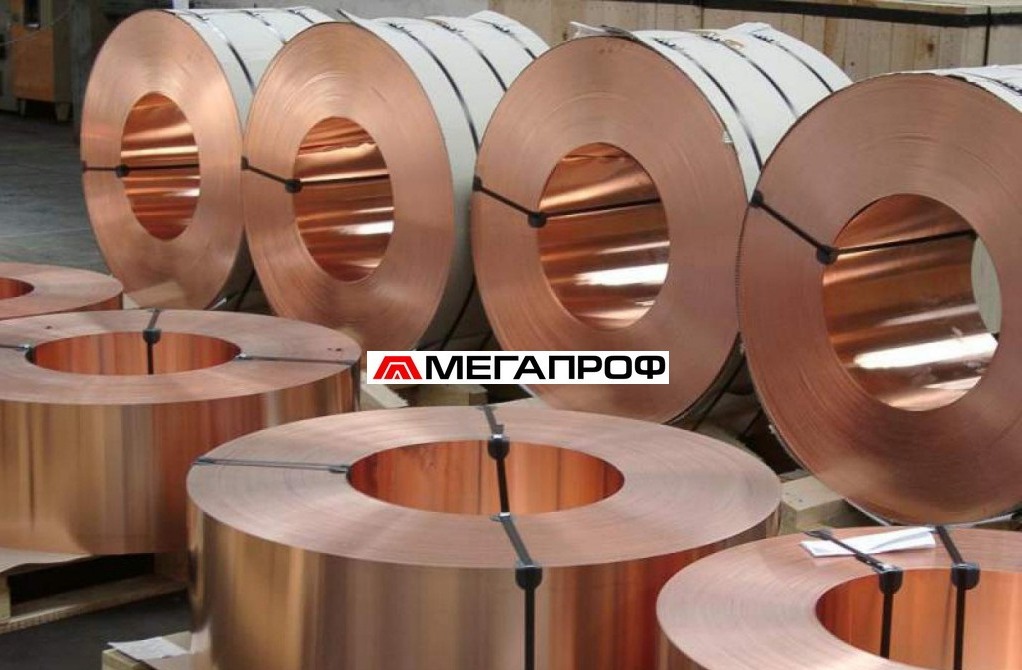

на фото: медная лента в бухтах
Как правило, перед поставкой кровельной меди на объект ее предварительно отматывают от бухты и сматывают в рулоны до 100 кг. Из нее обычно производят фальцевые панели -картины на фальцепрокатном станке или в ручную, формируются штучные изделия на прессах и штампах, такие как чешуя (бобровый хвост) или ромб.
Медная кровля имеет очень хорошую атмосферную стойкость, ей не страшен ультафиолет, ветер, кислотный дождь и т.д.. Воздействеие внешних факторов на медную кровлю так мало, что их можно игнорировать по сравнению с огромным сроком эксплуатации или более чем столетнего функционирования кровли. Грамотно спроектированная и построеная медная кровля, в любых климатических условиях земного шара, будет служить много веков.
В чем отличие медной кровли от обычных металлов используемых в кровле? Естественно в ее высокой пластичности. Из меди при умении можно выполнить любые, самые сложные узлы, она легко паяется и поддается плазменной сварке, что открывает широкий простор для изготовления сложнейших и высокоэстетичных элементов кровли и фасада.
Естественное оксидирование и патинирование медной кровли.

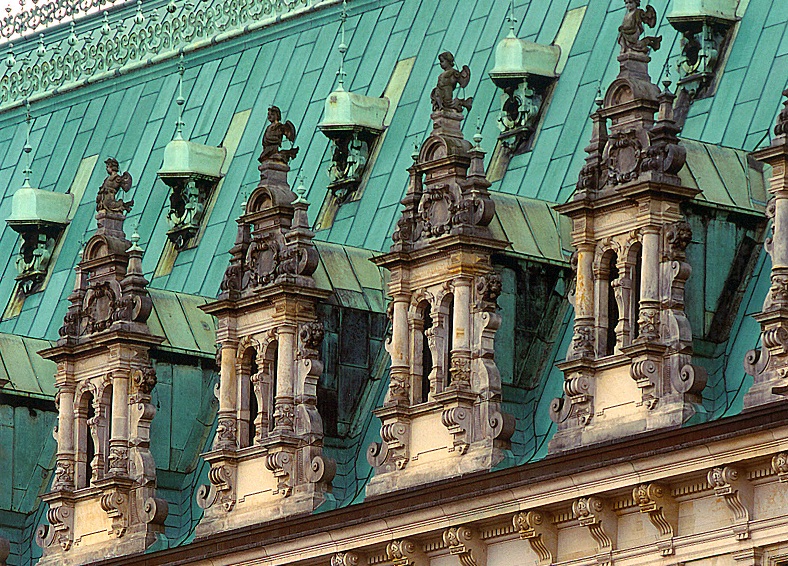

Изначально цвет классической медной кровли имеет блестящий ярко рыжий с красноватым оттенком цвет. В процессе эксплуатации и под воздействием окружающей среды в течении 1-2 лет медная кровля становится тёмно – коричневой, таким образом мы видим как она оксидируется. Изменение цвета медного покрытия и время, в течении которого происходит смена окраса меди, на это влияет окружающая среда и концентрация серы в атмосфере в данном регионе. После оксидирования идет процесс патинирования меди, этот процесс длится от 10 до 30 лет, в процессе патинирования кровля постепенно зеленеет и в итоге приобретает тот самый, благородный, нежно зеленый оттенок, который имеют кровли на исторических зданиях прошлого века.

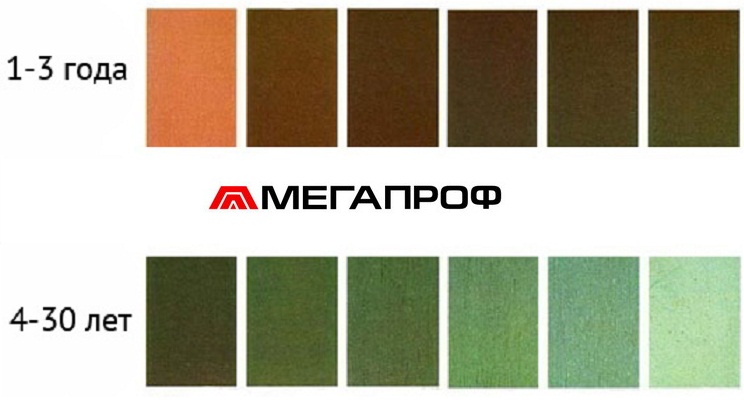

на схеме: этапы патинирования меди
Монтаж медной кровли
Чаще всего, медная кровля, как уже ранее говорилось, это фальцевая кровля, но изготовленная из кровельной меди. Бывают конечно еще варианты медной металлочерепицы со скрытым креплением и медной битумной черепицы, но в реальном применении их, в последнее время, все меньше. Соответственно, монтаж медной кровли, это почти всегда фальцевая кровля, в том или ином облиичии и тут действуют почти такие же правила, схемы монтажа и узлы. В силу того, что медь как кровельный материал находится в сегменте одного из самых дорогих кровельных материалов, монтаж медной кровли должен осуществляться жестянщиками с большим стажем работы по фальцевой кровле.

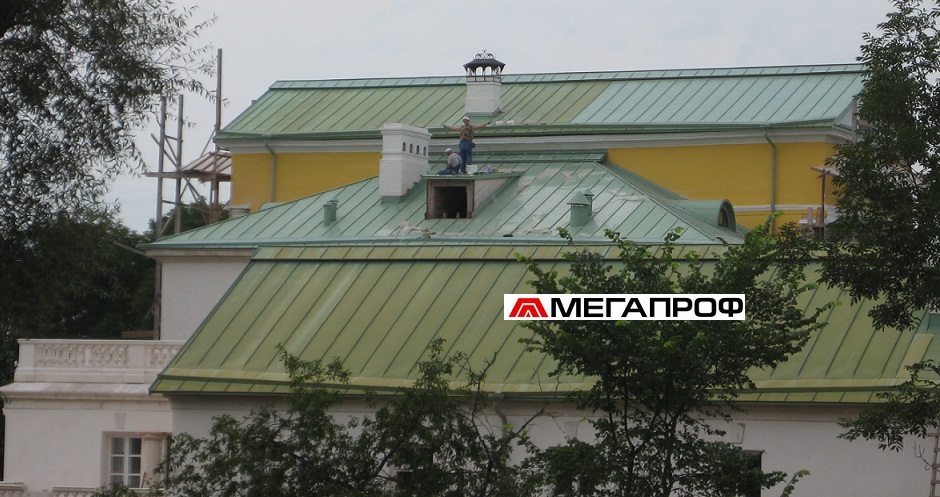

на фото: монтаж медной патинированой кровли на реконструкции исторической усадьбы в Тверской обл. Что получилось можно посмотреть в галерее )
При монтаже медной фальцевой кровли применяются стандартные узлы и решения по изготовлению элементов кровли. Все элементы подготавливаются на строительной площадке. Листы меди кроятся и формируются в мастерских, которые разворачиваются прямо на строительной площадке, после этого поднимаются для установки на кровлю.

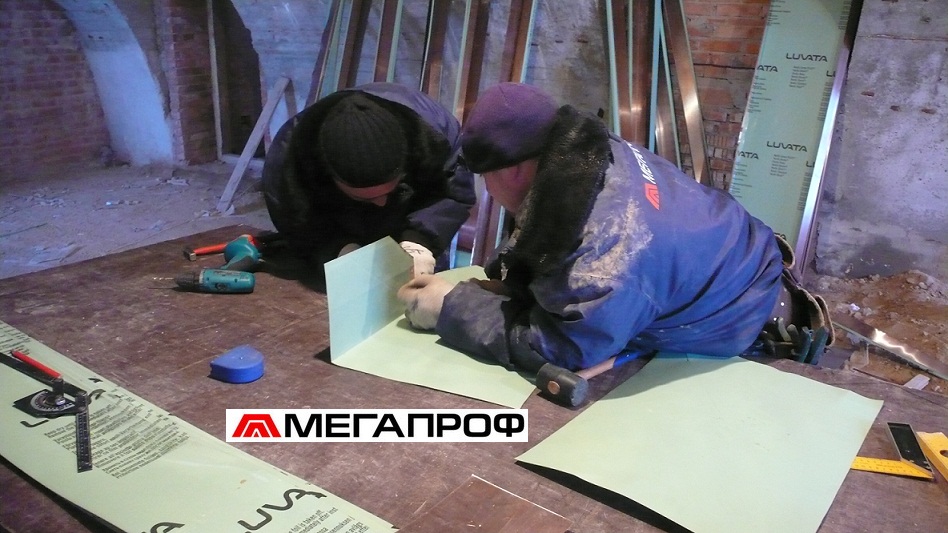

на фото: жестянщики кровельщики в жестяницкой мастерской организованной на объекте, идет разделка узла и заготовка детали кровли из патинированой финской меди
Медные фальцевые картины, тоже, как и остальные узлы прокатываем и заготавливаем на строительной площадке. Каждая прокатаная медная кровлельная картина имеет свое место и свой определенный размер, именно под то место, куда она по плану будет устанавливаться. Перед укладкой медной кровли нужно тщательно проверять основание кровли на пригодность к монтажу, оно должно быть идеально ровным, т.к. на неровном основании при монтаже медной кровли на ней образуются волны.

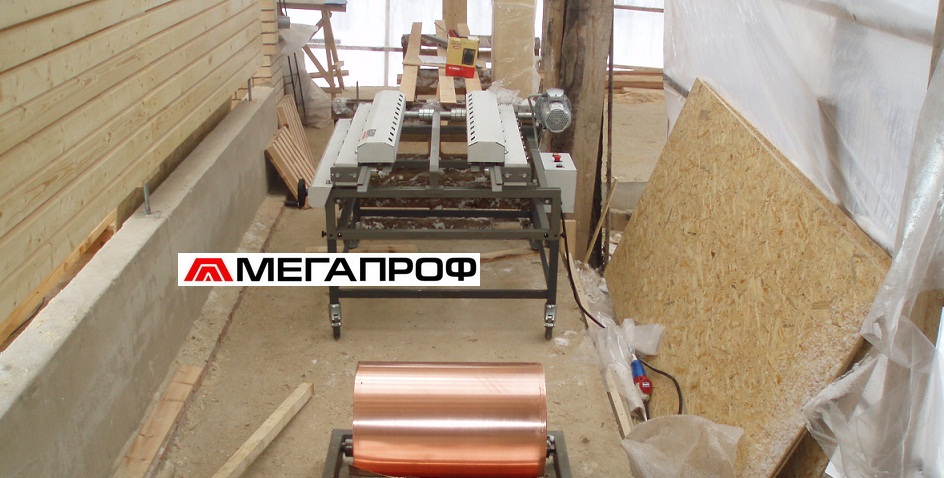

на фото: организован цех для проката медных картин на одном из объектов на "Николиной Горе", задействован фальцепрокатный станок БОРА
Рекомендации по прокату меди:
- Прокат медных картин нужно проводить на идеально ровных поверхностях
- При прокате картин из меди небходимо следить, как за подачей кровельного листа в станок, так и осуществлять аккуратную приемку отформованой кровельной панели на выходе. Т.е. прокат картин желательно осуществлять минумум двумя операторами.
- Поднимать кровельные картины на крышу для монтажа нужно очень аккуратно стараясь не повредить прокатаные картины, потому как исправить замятую картину в дальнейшем будет невозможно
- Во время монтажа желательно использовять обувь с мягкой белой резиной, дабы не оставить следов на кровле. Желетельно вообще не перемещаться по смонтированым участкам медной кровли

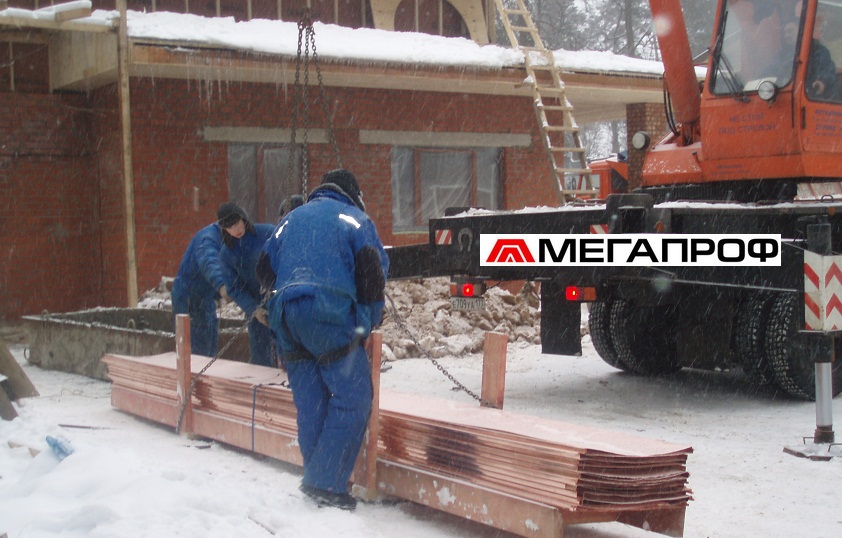

На фото: подъем прокатаных медных картин на кровлю для монтажа.
Кляммера для медной кровли
Крепление медных кровельных картин происходит кляммерами заводского изготовления или изготовленными в условиях строительной площадки. Кляммера устанавливаются не реже чем через 350 мм. На длинных скатах кровли устанавливаются плавающие кляммера. Плавающие клямера нужны для обеспечения подвижности кровли в момент расширения меди. Температурный коэффициент линейного расширения меди равен 16,6, т.е расширение большое. Это необходимо учитывать при изготовлении кровли. Так же нужно знать что кляммера для медной кровли должны быть только из нержавеющего металла либо из меди, т.к. в противном случае возможна коррозия металла. Медь под воздействием образовавшейся электронной пары разъедат кляммера из других металлов.

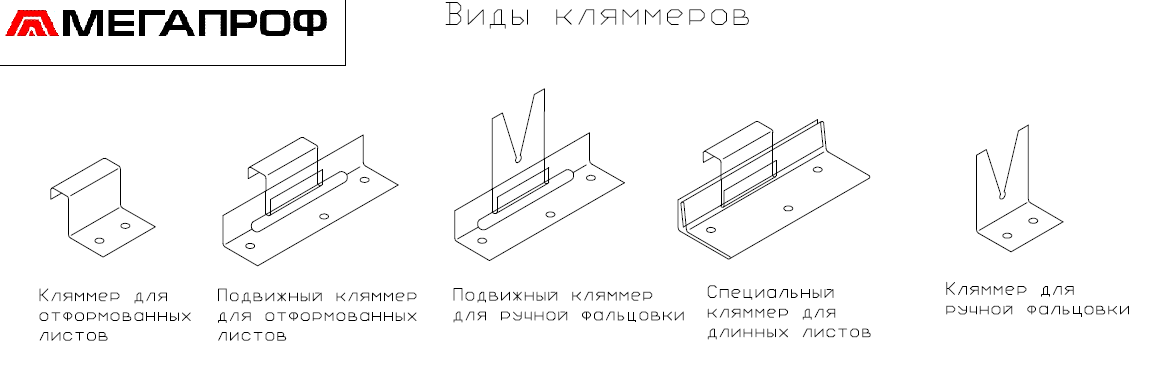

на схеме: кляммера используемые при монтаже медных кровельных картин
Закрытие медного фальца кровельными рамками

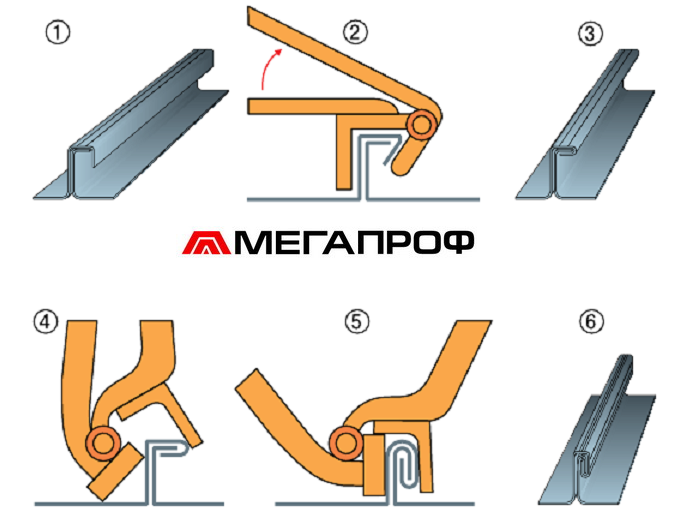

Для закрытия фальцев испольцзют ключи - рамки для закрытия двойного фальца. Рамки имеют первый и второй номер. Техника закрытия медного фальца проста, сначала кровельный рамкой номер 1 закрывается первый фалец, затем вторым ключом закрывается фалец на вторй подворот. Так обеспечивается герметичность на медной фальцевой кровле из двойного фальца.
Кровельные рамки производят и предлагают много компаний, поэтому мы не будем останавливаться на каких либо отдельных видах. Мы для себя выбор сделали и закупаем одни и те же инструменты, а вам в процессе работы и проб предстоит сделать собственный выбор.
Медь как строительный материал
Медь в архитектуре
Медь для кровли (бренды и варианты медного листа)
КМЕ, ЛУВАТА, ГЗоЦМ,
Виды и конфигурация медных кровельных гонтов
Медная шашка
Старинный русский способ оформления медной кровли - медная шашка. Медная шашка бывает разных размеров, но зачастую она привязана к размеру листа из которго производится сама шашка. Размер шашки подбирается таким образом, чтобы в процессе производства совсем не оставалось отходов призводства. Медная шашка часто используется и в современное время на загородных резидециях или на реконструкциях исторических зданий.
Церковные купола из меди
Медный ромб, объемный ромб
Медная чешуя - бобровый хвост
Медная металлочерепица Дюна
Дюна - профилированный едный лист в форме металлочерепицы со скрытым креплением. Производится на заводе ОЗЛК.
Медная битумная черепица ТЕГОЛА БРАЙ
